项目概况
上海奉贤世界外国语学校，位于南亭公路以北，规划庄行路以东、规划四路以南，地块出入口将设置于南亭公路与规划四路。学校总用地面积57796.8平方米，总建筑面积54416.2平方米，拟建15班幼儿园、36班九年一贯制小学和初中学校，整个校区建筑包括幼儿园、体育馆、图书馆、小学教学楼、初中教学楼、宿舍楼、活动室、门卫室及地下室，地下室分为辅助教学区、体育教室区、食堂区、游泳馆、地下车库。
建设单位：上海市奉贤区教育局
设计阶段BIM应用
场地分析
快速得出结果，帮助决策：通过BIM对项目场地周边的地理环境，建筑物空间数据等建立模型，经过分析快速得出令人信服的数据结果。
准确计算土方量：通过导入BIM技术有针对性的建立3D可视化信息模型，能够对场地平整、土方量计算、场地的地形分析以及快速调整测量数据。
场地模型表现力强：通过建立BIM模型将这些内容统统以3D空间的形式表现出来，不但提高了观赏度，还增强了项目中多方的交流。
通过土方平衡计算得出，基地内标高约为 19.6m 时，可满足土方平衡；将南北两块地分开计算土方平衡，南侧基地标高为 19.5m，北侧标高为 19m。
交通组织分析
交通流线分析：幼儿园出入口与中小学人行出入口设置于规划四路。规划四路提供学生接送机动车临时停靠条件。南侧设置内部机动车出入口，同时为学校形象门。
消防流线分析：一条消防通道贯穿基地南北，主要为教学区服务，另一条消防通道围绕宿舍楼布置，东侧宿舍楼底部布置消防扑救场地。
河道设计：基地内河道面积5950㎡；大部分保持原有河道形态，东侧部分河道局部调整出红线，西侧部分河道调整河岸线；幼儿园在建筑上跨河道。
人员疏散模拟分析
通过建立建筑物 BIM模型，将模型导入专业的分析软件，并通过对各类不同人群逃生能力进行设置， 模拟整个建筑物在紧急情况下的人流疏散情况， 也可以模拟各种预先设置的疏散方案， 通过模拟结果优化疏散方案，最后得到最佳疏散方案。
针对图书馆进行人员疏散模拟，模拟人数为1186人，总共疏散时间为2分16秒，符合疏散时间要求。
人员疏散模拟
设计优化

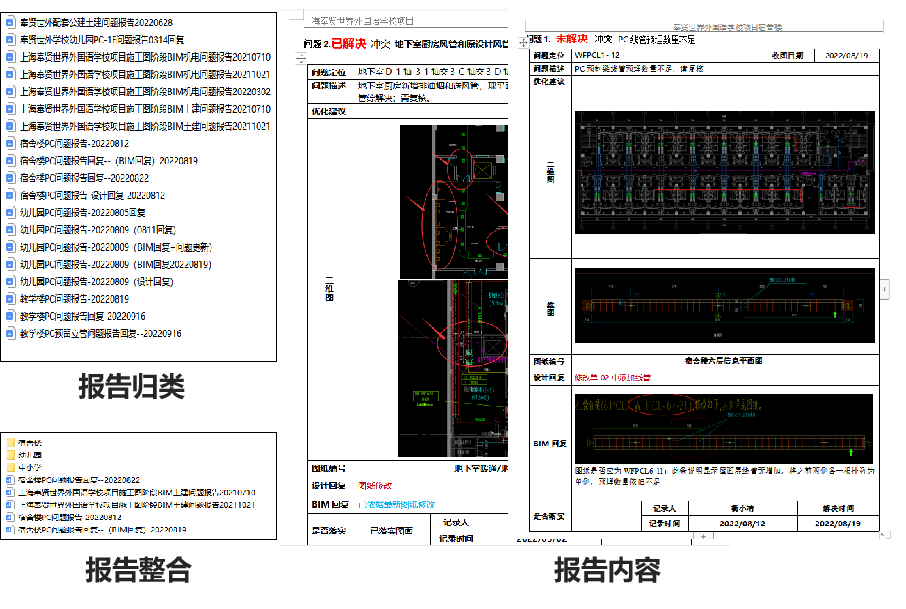

项目通过BIM三维审查进行设计优化：
初设阶段提出问题173个，协调后有效解决问题169个；
施工图阶段提出问题97个，协调后有效解决问题95个。
净高分析
根据净高要求，将土建模型与机电模型进行整合，并进行初步管线综合，检查净高是否满足规范，安装是否存在问题。

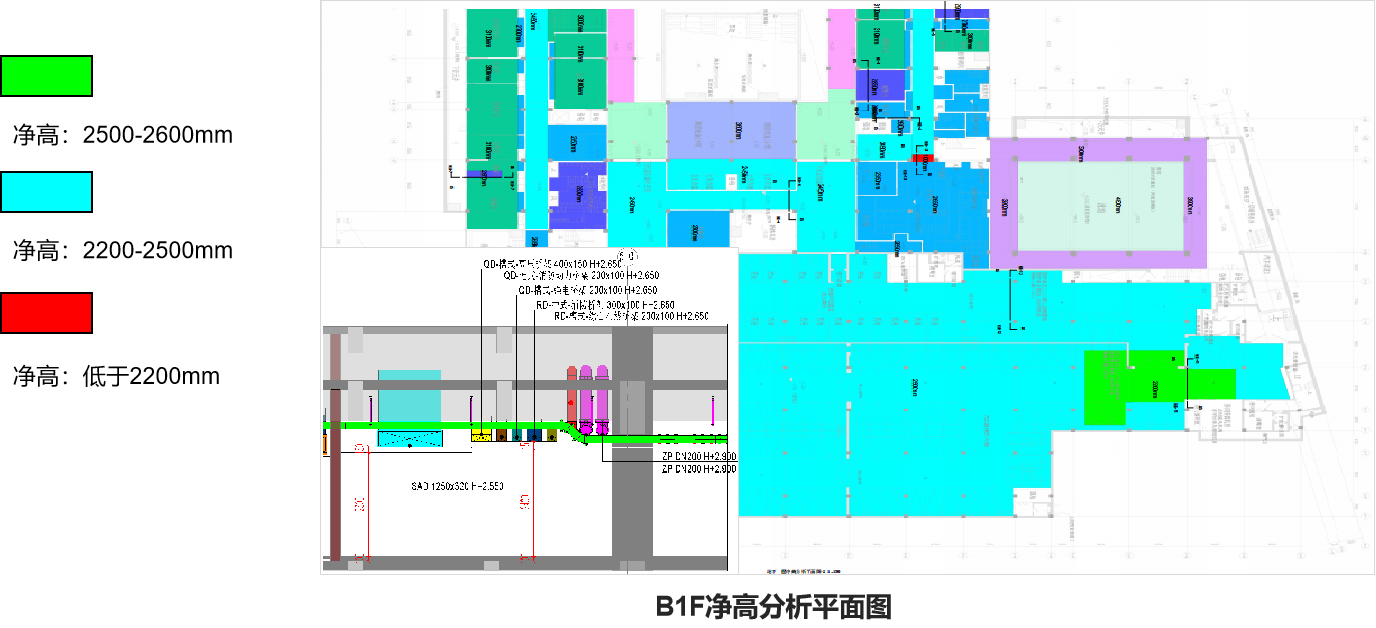

净高最低区域：图书馆1F最低净高为3250mm，满足精装3200高度要求。
根据净高要求，将土建模型与机电模型进行整合，并进行初步管线综合，检查净高是否满足规范，安装是否存在问题。
深化阶段
管线综合
依据项目的排布原则对管线进行深化调整，及时发现综合图中各专业之间的碰撞、错、漏、碰、缺等问题，并根据BIM模型提供碰撞检测报告，及时进行解决，以实现图纸设计零冲突、零碰撞，避免施工过程中的返工、停工等现象发生，大大减少设计变更，确保施工进度。
例：教室净高要求高，原设计不满足净高要求，经过BIM优化及设计确认，将结构调整为单向梁，使净高由2650mm提高至3100mm。

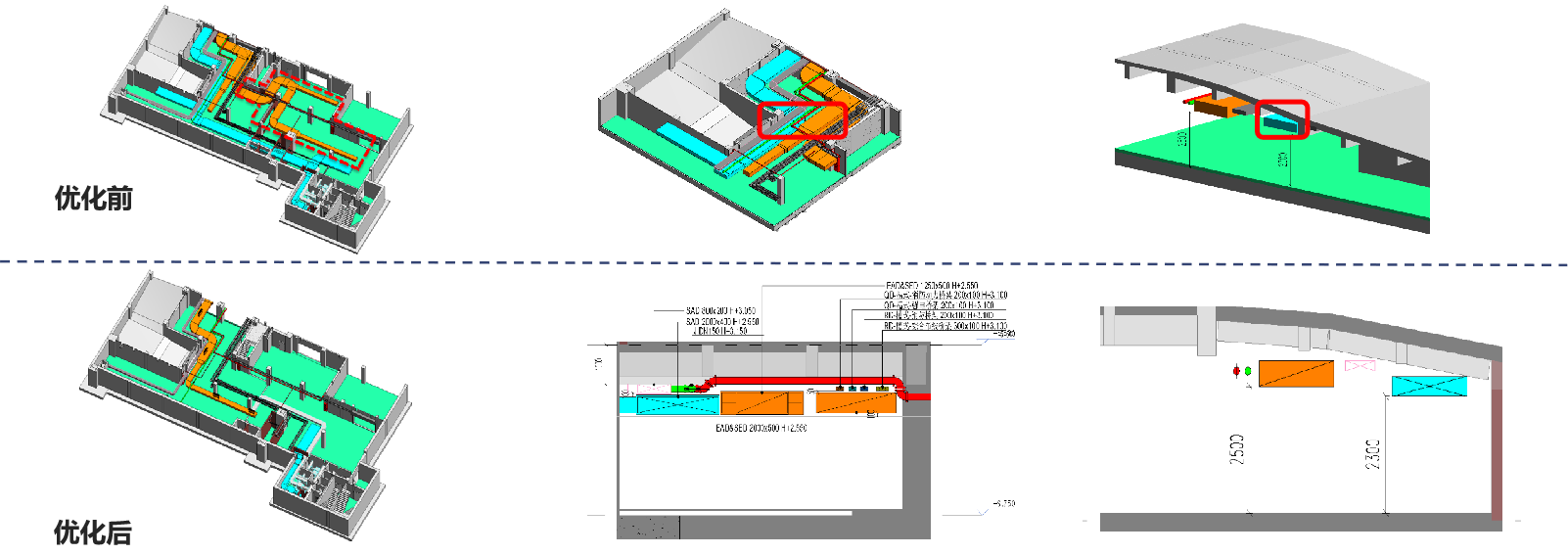

坡道区域机电优化：针对风管占用空间大的问题，建议调整防火分区，并将风管进行取消，使得坡道入口上方的风管由原来的四根合并为两根，将净高提升了200mm，原先压抑的空间得到释放。

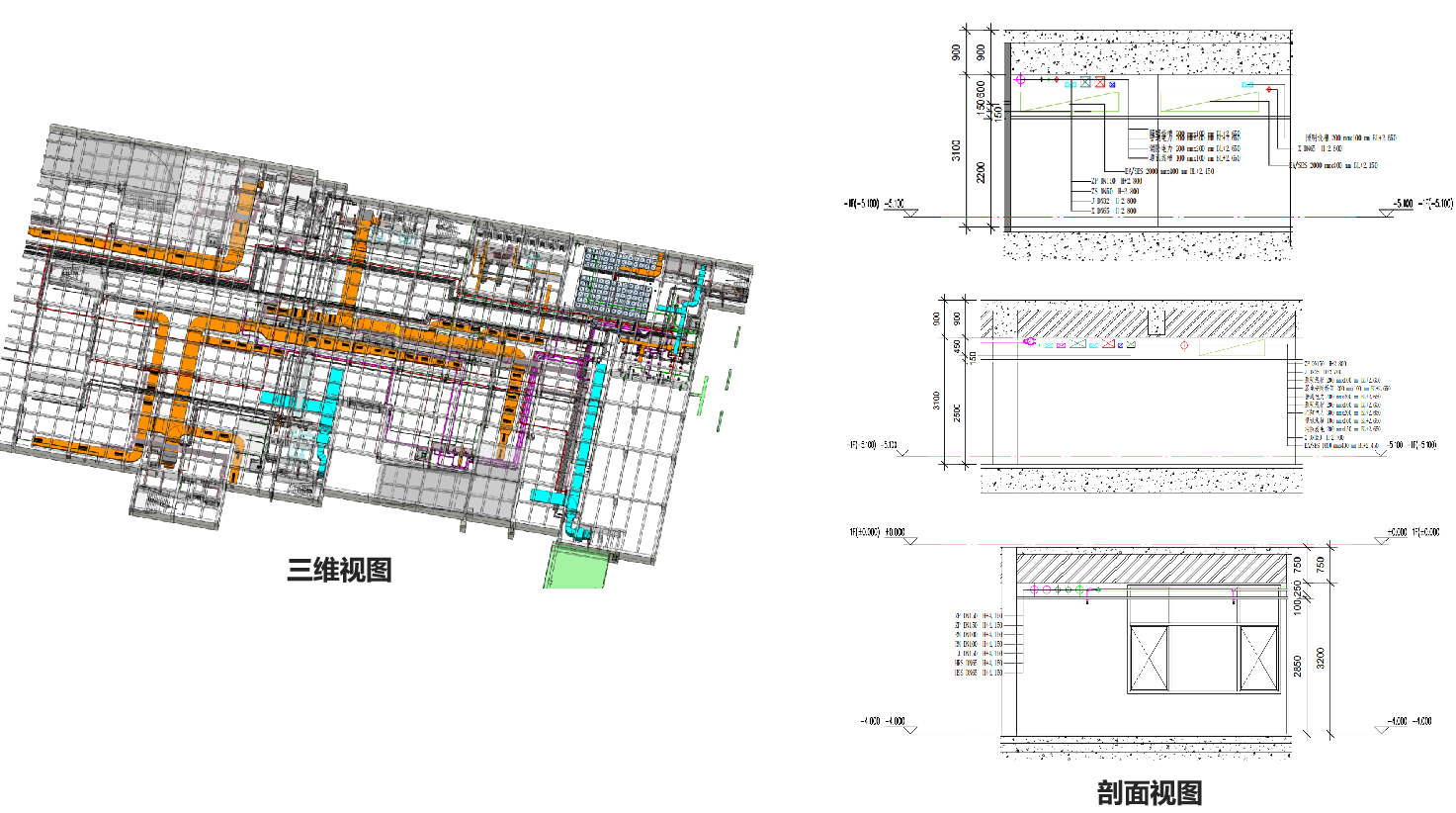

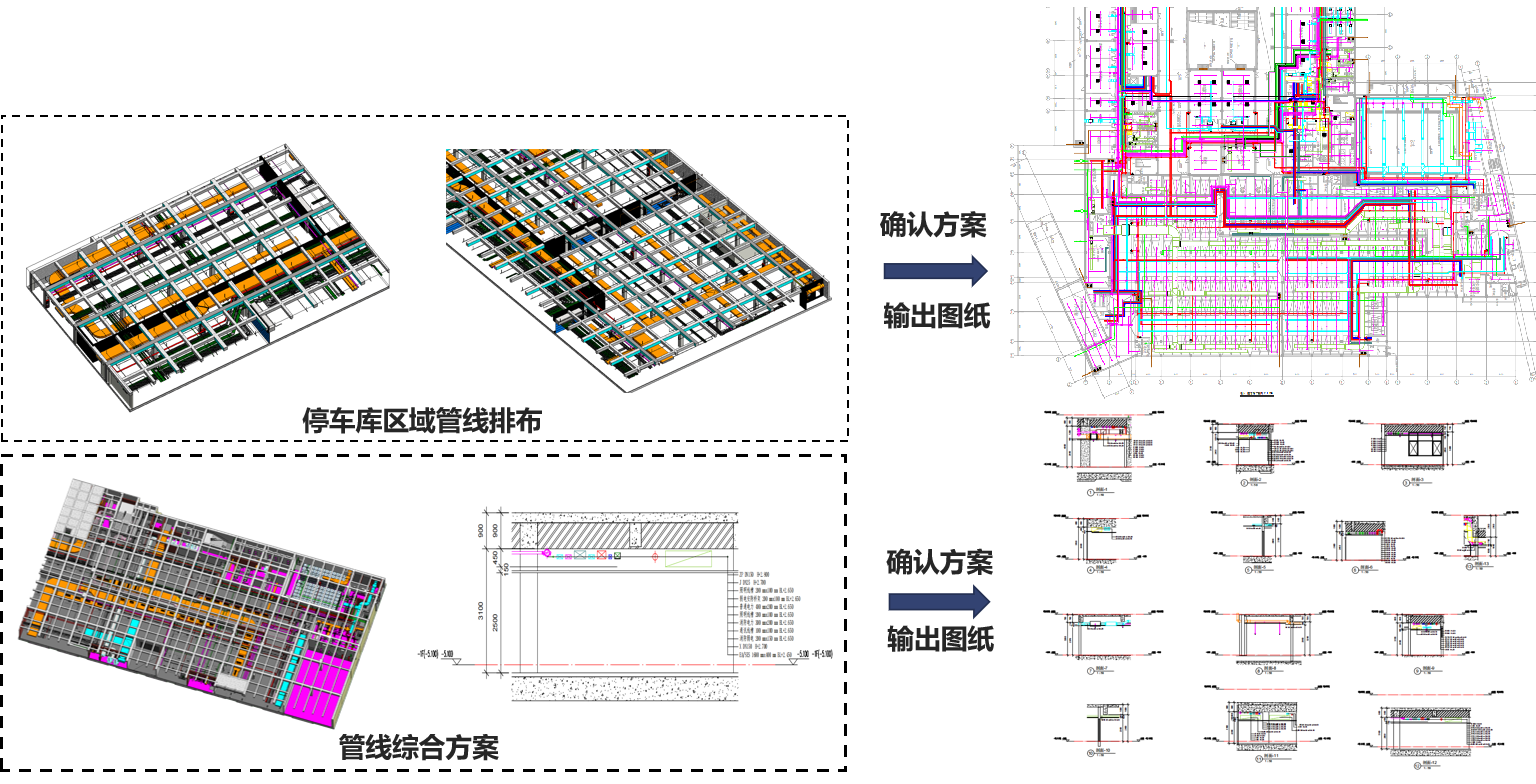

管线综合排布，输出图纸
室外管网优化
室内外管网核查优化将地下室给排水与室外管网整合，核查雨污水管与水井的标高是否一致，安装是否存在问题，避免室内外管道独立设计给施工造成的困扰。
预留孔洞

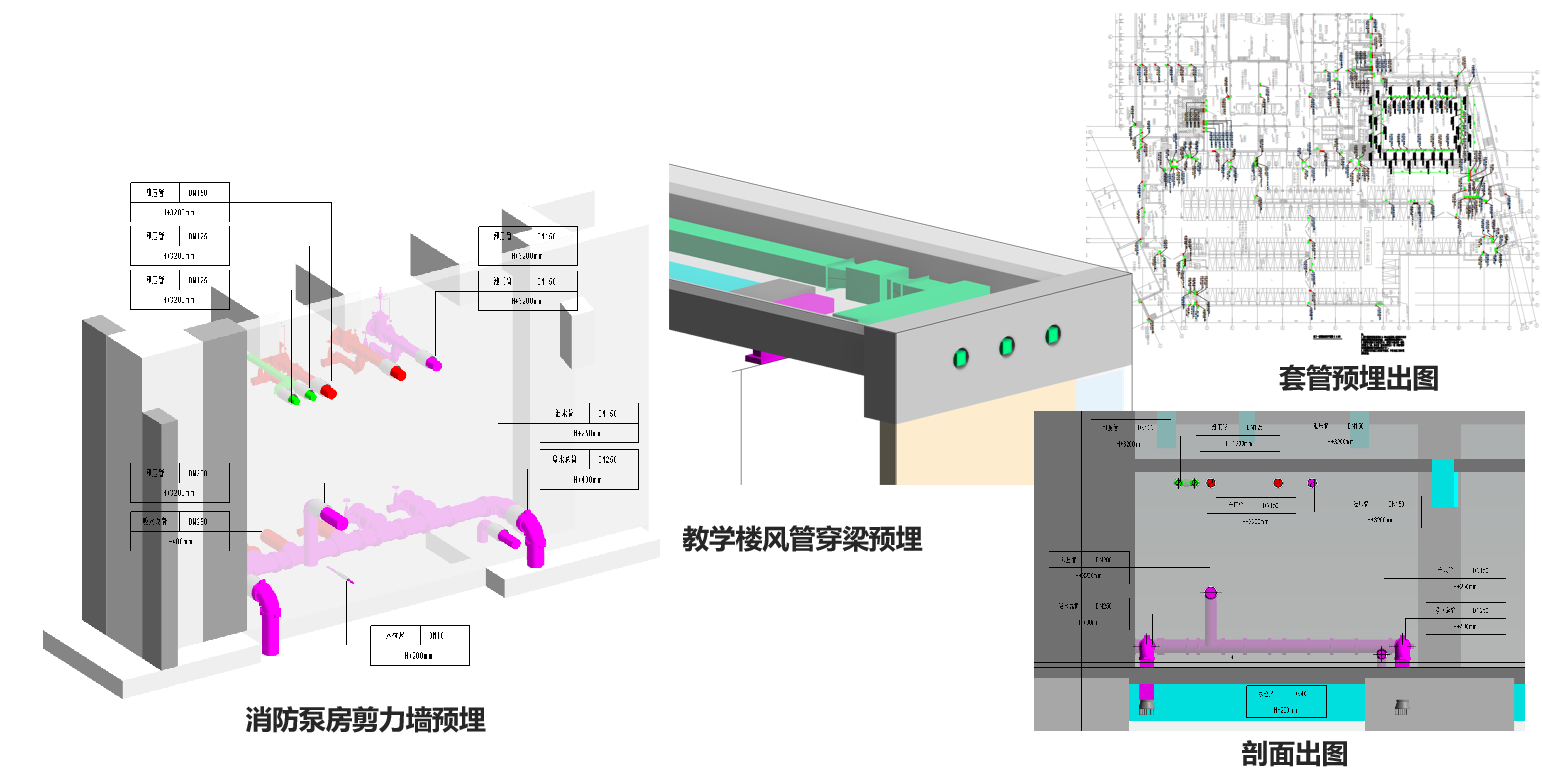

根据管线综合确定预埋套管位置及尺寸，提前输出预留洞口图纸，避免二次开凿。
PC预留校验
1）钢筋和预埋件等碰撞检查；
2）预制构件和与之连接的现浇部分钢筋碰撞检查；
3）预制构件间的碰撞检查。
预制构件材料统计
利用PC深化模型，可方便的导出各个构件的材料统计表，包含混凝土、钢筋、金属预埋件、吊装件的工程量清单。
支吊架布置
在机电综合排布确认后，对模型进行支吊架的布置。
在布置支吊架时，为了减少浪费、方便施工和提高管线美观度，
BIM机电人员将距离相近的管道，调整后采取共用支吊架的方式，其余则采用单独支吊架。
并将调整的模型反馈给土建组进行预留洞口修改。
场布方案规划
使用BIM技术，对二维施工平面图进行1:1三维建模，加入安全临边防护措施。同时优化各类施工机具、堆场位置、减少材料的二次搬运距离，提高施工场地的利用率。在临建设施中添加企业元素，打造标准化工地。
施工阶段
场布管理
依据不同各阶段施工需求，对现场布置机械进行统一部署，根据现场施工近况对各种机械的需求，提前拟定好机械的调配与周转，并按工程节点汇总相应的施工机械进出场调配清单。
场布模拟
依据BIM技术对塔吊进行范围分析及碰撞模拟，有效的提高场地布置的合理性。
土方运输规划

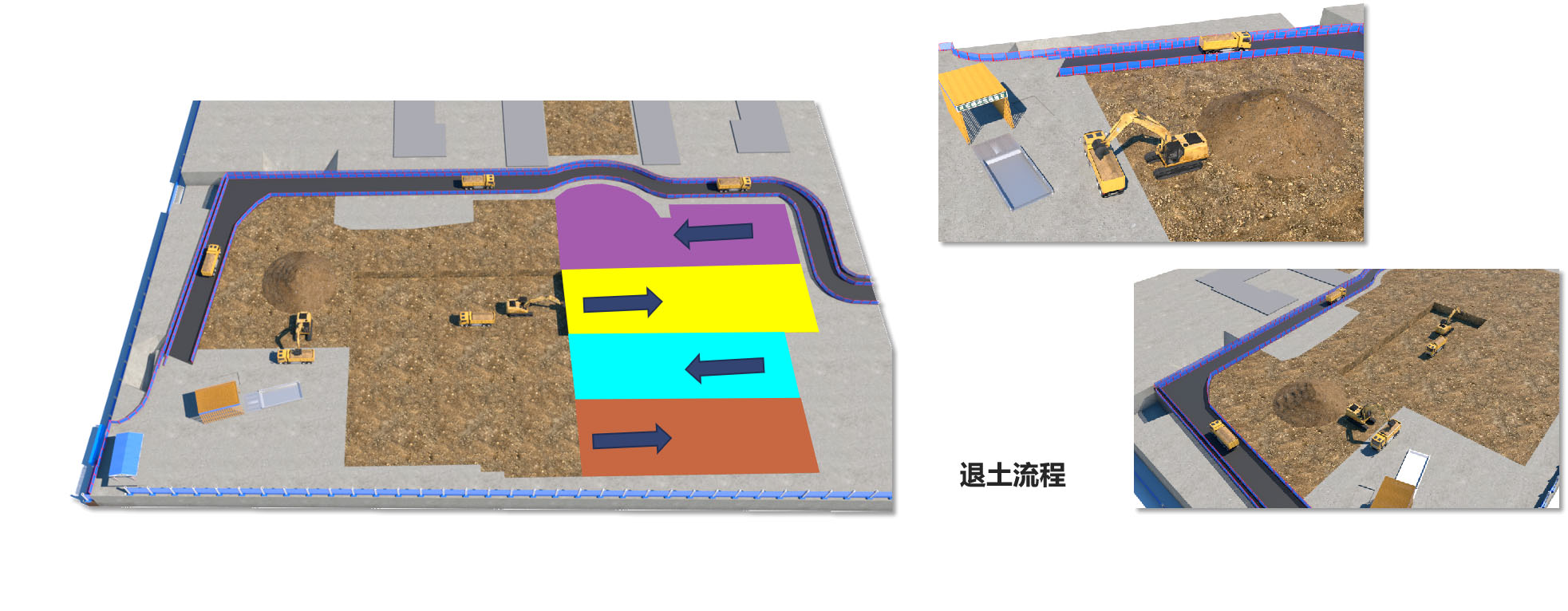

采用Fuzor软件，利用软件中的施工机械对堆土方案进行模拟，通过模拟确认土方作业的流水分区。本项目原始地形高差大，项目现场土方运输量大，为了保证现场土方运输路线合理，在项目前期规划好土方运输路线，保证各阶段土方运输动线的流畅性。
筏板分区部署

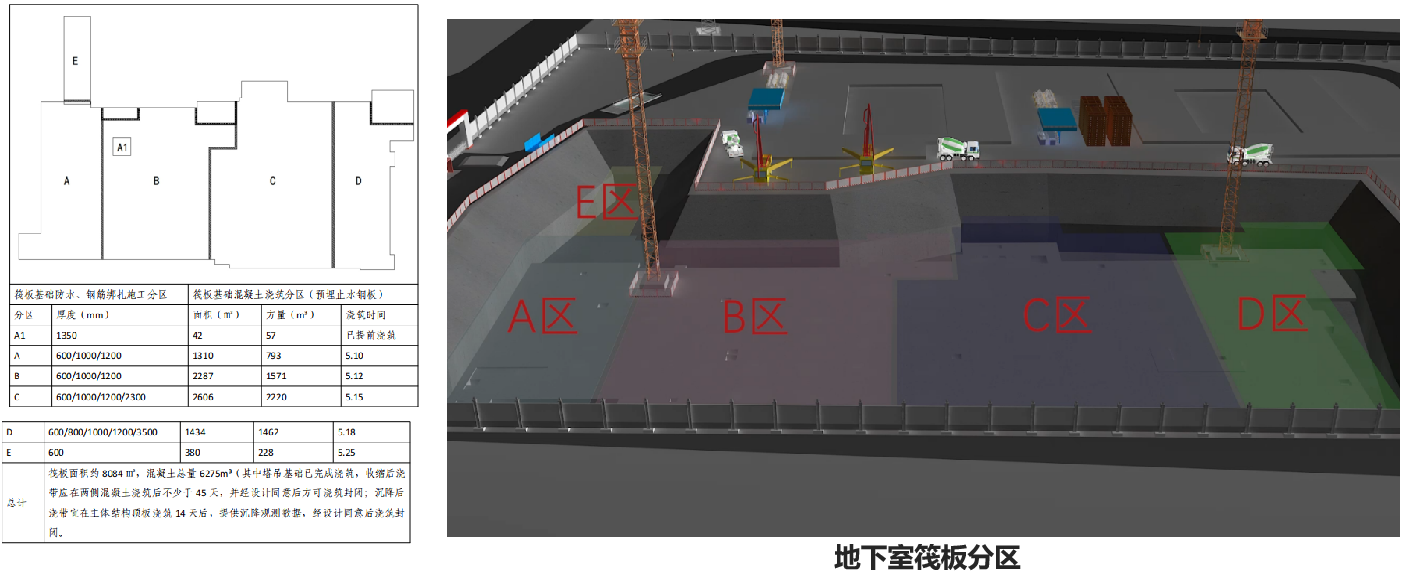

本工程筏板基础面积约 8084 ㎡，南北向最长约 142m，东西向最长约 90m。筏板基础厚度 600mm，局部厚度有 800mm 、1000mm 、1200mm 、2300mm 、3500mm，属 大体积混凝土施工。 其中塔吊基础（A1 区）由塔吊单位进行设计，完成后设计院确认。大面积筏板施工前，优先施工 A1 区的锚杆及塔吊基础，完成塔吊安装，以方便后续施工。
工艺模拟
根据现场施工方案及有关技术规范要求，通过BIM技术对静压桩施工工艺进行模拟，保证静压桩的吊桩、压桩、焊接接桩等施工工序无误。

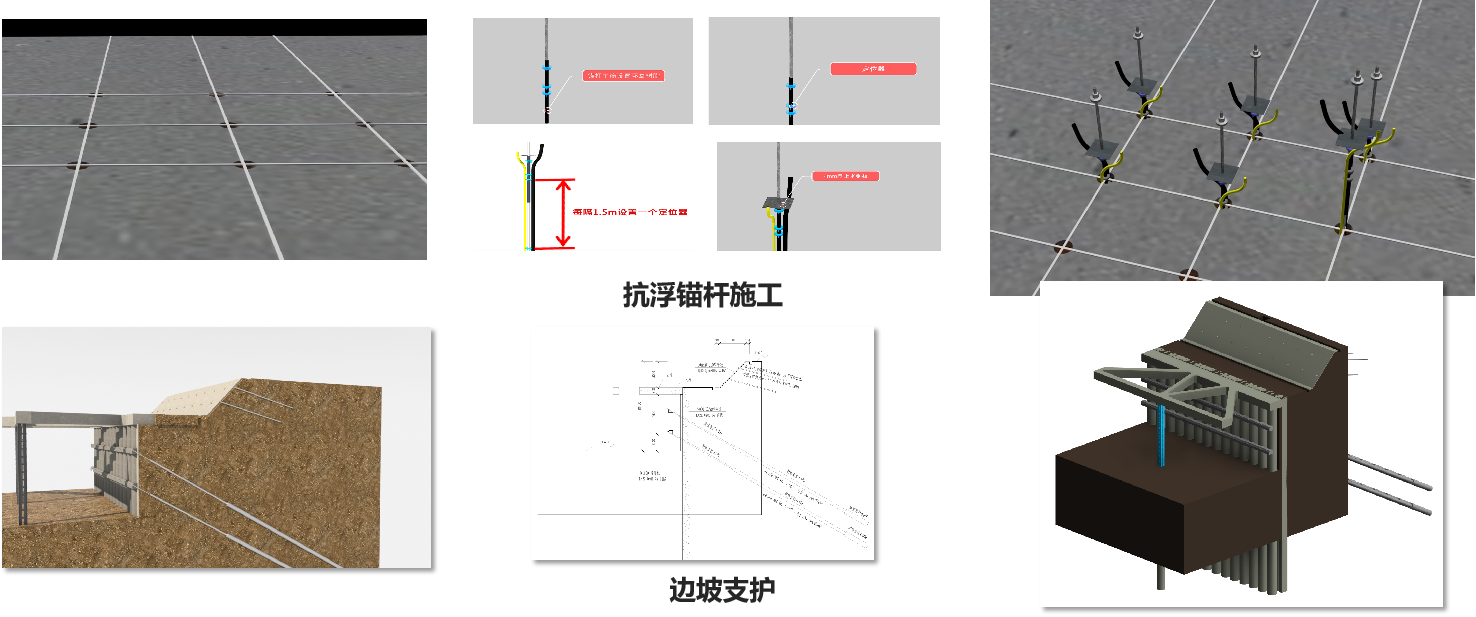

根据边坡形式辅助设计支护方式，通过BIM技术确认对边坡采取的支挡、加固与防护措施。从可视化的角度更好的辅助边坡支护方案的制定，为专家方案的论证提供强有力的依据。
采用Fuzor 快速识别临口临边，进行安全距离检查的分析工作，并在模型上进行安全防护布置，帮助项目管理人员发现、解决潜在的安全隐患。
工程量统计
数字建造平台应用

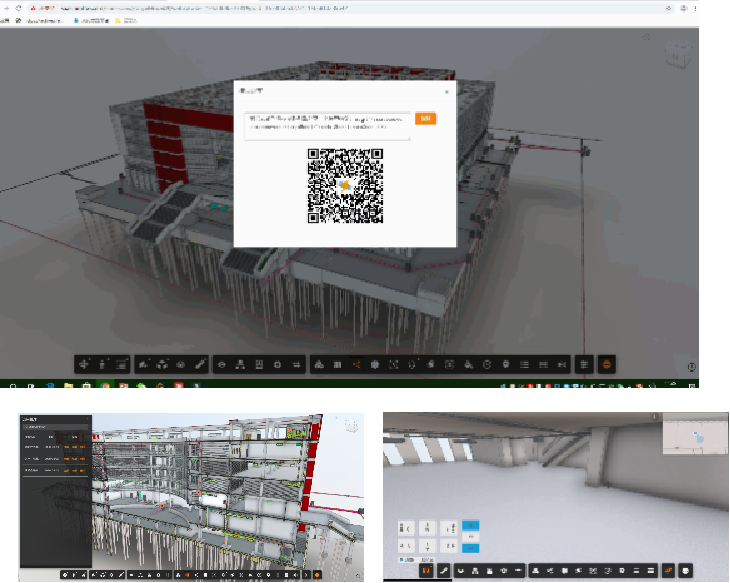

平台架构
设计管理-图纸模型在线查看

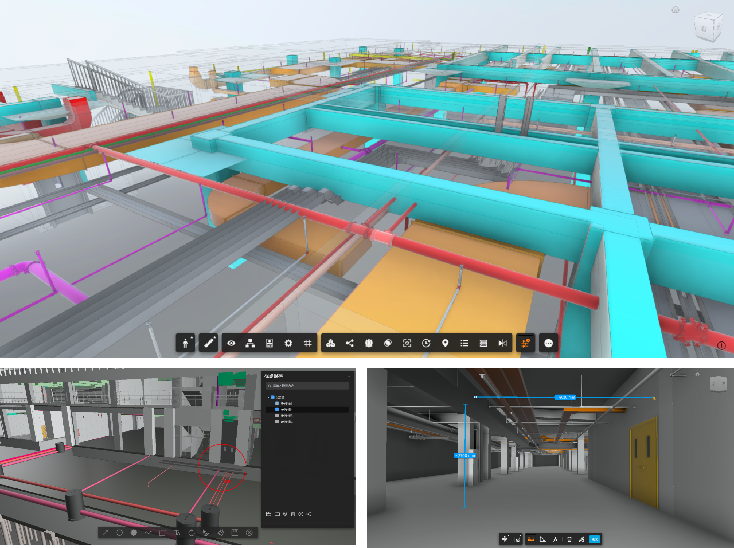

利用BIM模型跟踪管理现场进度、生产、资料，形成基于模型的统一项目数据库。
设计管理-问题跟踪

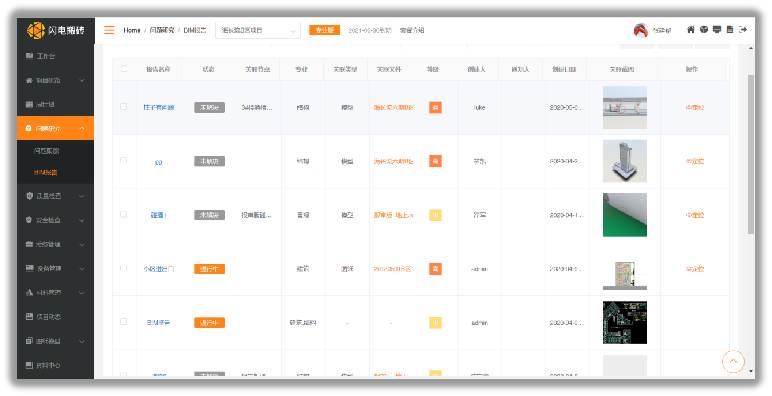

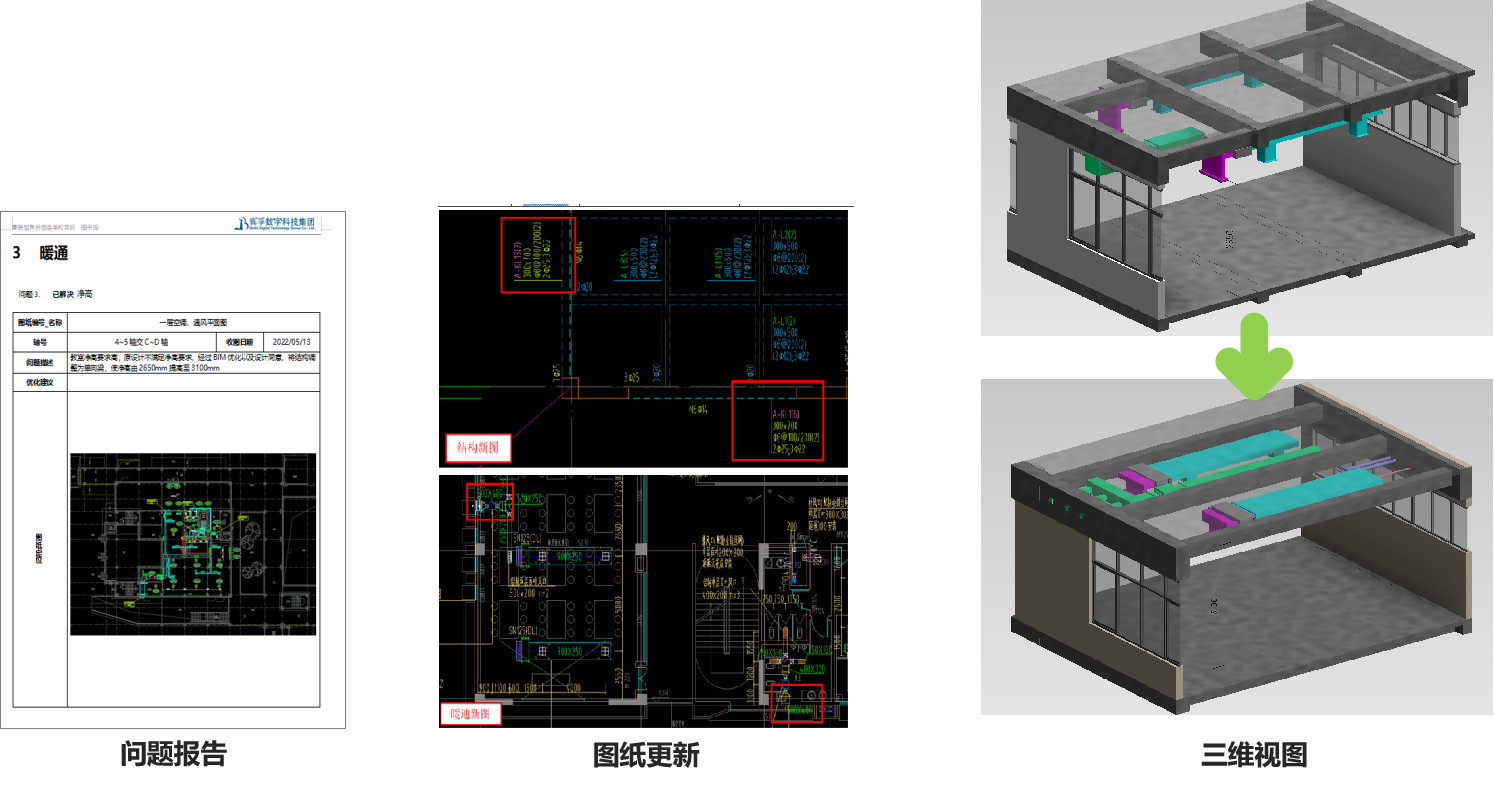

可以将BIM深化成果上传到平台，发给项目参建单位协同审核，并在平台中实时记录模型中发现的问题，跟踪问题解决情况。
资料管理

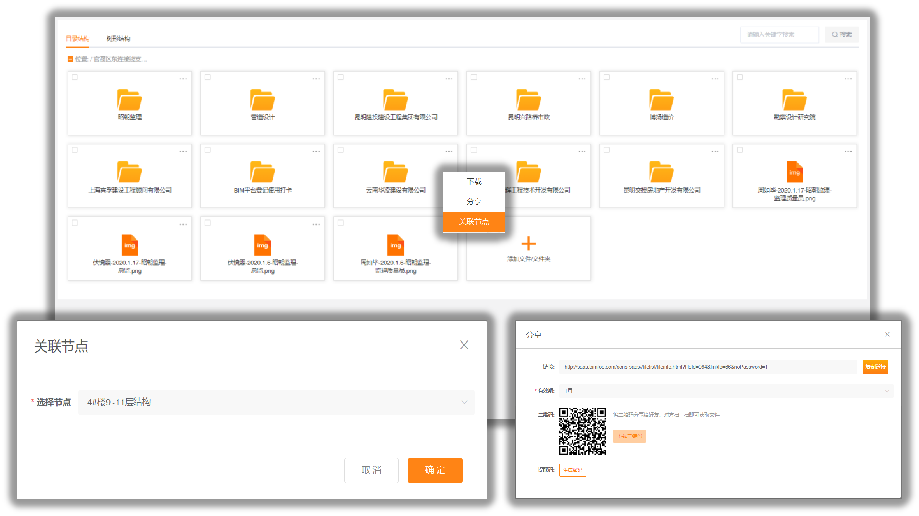

资料文档结构自定义，多种文档格式在线预览，文档内容快速分享
资料文档支持关联项目节点，方便项目进展、成果资料即时查看
移动端文档便捷查看，支持本地应用打开图纸
BIM技术应用总结
在本项目BIM应用过程中，完善了基于BIM的管理流程和标准体系，在项目管理精细化方面起到了重要作用；
设计阶段应用BIM技术进行深化设计，输出BIM成果，辅助现场指导施工，共优化512处碰撞，深化出图275张，辅助指导现场施工，提升施工质量，节约工期；
通过BIM技术的综合应用，针对项目重难点、复杂区域进行施工模拟，辅助施工方案优化，提高了项目施工质量，减少材料与成本的浪费，减少返工，促进经济效益的有效提升；
应用数字建造平台提升项目管理水平，利用PC端、移动端与BIM模型相关联进行进度、资料、人员、设备管理，打破企业与项目之间的信息壁垒，提高协调沟通效率，节省沟通时间实现项目管理信息化；
项目以部门为单位定期开展BIM技术培训及BIM成果交底，为公司培养BIM人才28人；
荣获中国建筑装饰协会2022年第二届“优智杯”智慧建造应用大赛三等奖
